Abri tunnel largeur 4 m pieds droits pas à 1.50 m - Long 19.50 m, type Camion 640 gr/m² anthracite, Façade 2 portes dbles, Fix. So

Largeur

4m

Longueurs disponibles

De 4.50 à 30m

Hauteur au faîtage

2.40m

Hauteur à 50 cm du pied droit : 2.10 m.

Hauteur pied droit

± 1m80

Portes

Porte souple :

Largeur : 2.50 m

Hauteur : 2 m

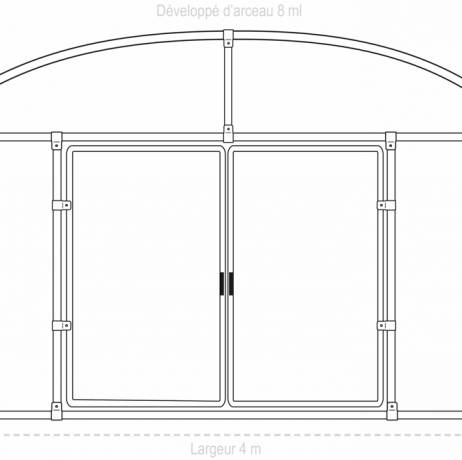

Porte double

Largeur : 2 x 1.10m

Hauteur : 1.90m

Arceaux

Ce sont les fondations de la structure. L'armature en acier galvanisé anti-corrosion renforcé représente l'ossature de l'abri.

Les tubes en acier ont tous un diamètre de 40mm et d'épaisseur 1.50mm.

Développé de l'arceau

8 ml

4 sections

Pas entre les arceaux

Les espacements entre chaque tube d'acier (= arceau) sont de 1.50m.

Renforts

Pour stabiliser l'abri de stockage agricole des renforts sont prévus :

- 3 lignes d'entretoises : les arceaux sont reliés par ces fils pour une meilleure résistance de l'abri tunnel ;

- 2 lignes d'entretoises au sol (aussi appelées faîtières) ;

- 4 croix de Saint André qui renforcent la structure.

En cas d'intempéries fortes (pluie, grêle, des vents violents), ces renforts permettront au lieu de stockage d'avoir une meilleure stabilité.

Pignons

Les pignons correspondent aux deux
