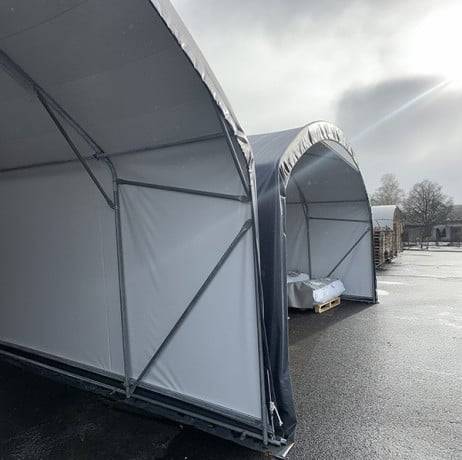

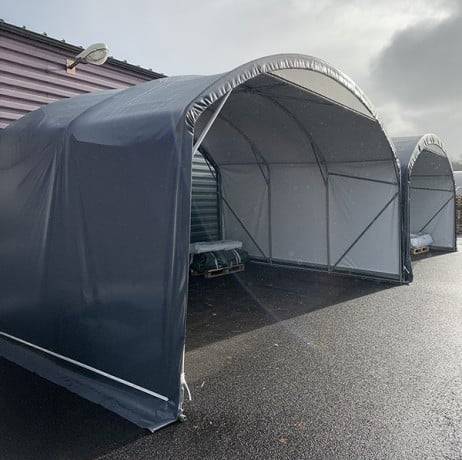

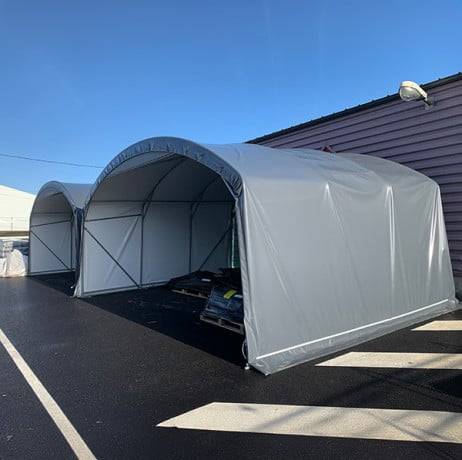

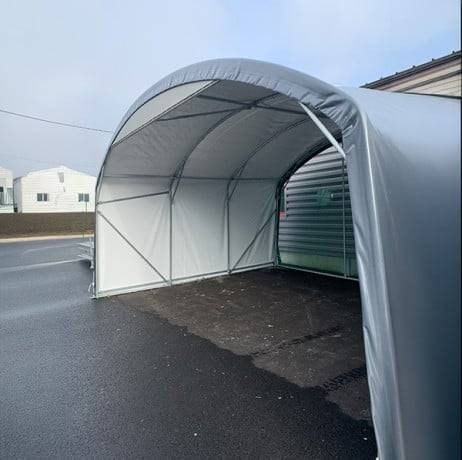

Abri tunnel largeur 5 m pieds droits pas à 1.50 m - Long 30 m, type Camion 640 gr/m² kaki, Façade Pas de façade ni de porte, Fix.

Largeur

5m

Longueurs disponibles

De 6 à 30m

Hauteur au faîtage

2.80m

Hauteur pied droit

± 2m

Portes

Porte souple :

Largeur : 2.40 m

Hauteur : 2.25 m

Porte double

Largeur : 2 x 1.10m

Hauteur : 1.90m

Arceaux

• Diamètre 40mm.
• Épaisseur 1.50 mm

Véritables fondations de la structure les arceaux sont en acier galvanisé anti-corrosion renforcé afin de permettre à l'abri de détenir une ossature résistante.

Développé de l'arceau

9.15 ml

5 sections

Pas entre les arceaux

Les espacements entre chaque tube d'acier ( arceau) sont de 1.50m.

Renforts

Les renforts permettent de renforcer l'abri tunnel :

- Les lignes d'entretoises : au nombre de 3 elles relient les arceaux entre eux pour un meilleur maintien ;

- Les lignes d'entretoises au sol (appelées aussi faîtières)
