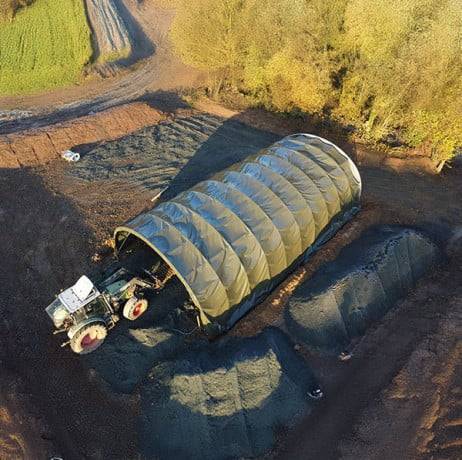

Abri tunnel largeur 8 m pas à 1.50 m - Long 25.50 m, type 450µ vert/blanc, Façade Pas de portes, Fix. Sol béton

Largeur

8 m

Longueurs disponibles

De 9 à 30 ml

Hauteur au faîtage

3,62 m

Hauteur pied droit à 0,50m

2 m

Portes

Porte souple :

Largeur de passage : 3 m

Hauteur de passage : 2.50 m

Porte double :

Largeur de passage : 2 x 1.50 m

Hauteur de passage : 2.10 m

Pas entre les arceaux

(= espacement)

1,50 m

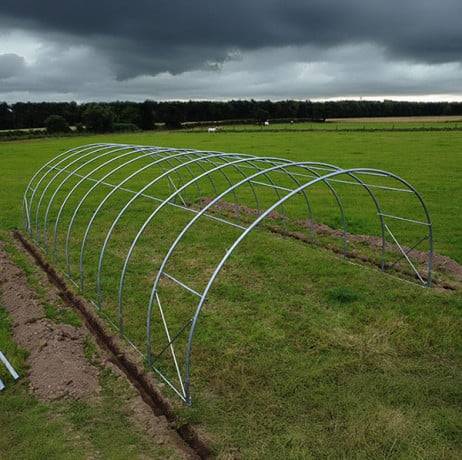

Arceaux

Tube en acier galvanisé

Ø 60 mm

Épaisseur 1.50 mm

Développé de l'arceau

12.40 ml

En 4 sections + 2 réhausses

Renforts

3 lignes d'entretoises

2 lignes d'entretoises au sol (appelées aussi faîtières)

4 croix de Saint André

4 contreventements hauts entre l'arceau de tête (pignon) et l'arceau intermédiaire
