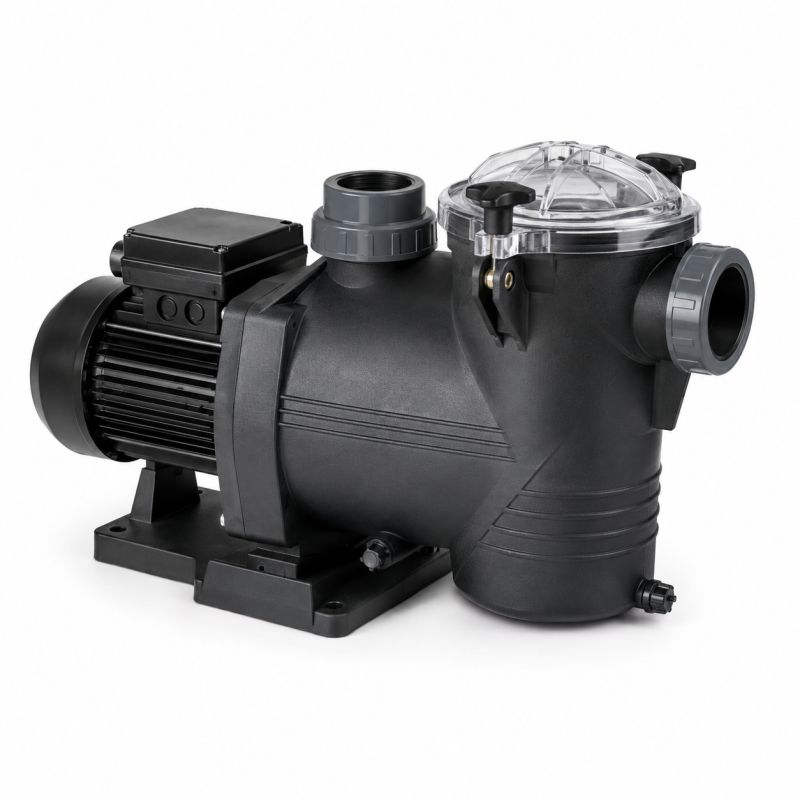

Pompe de filtration piscine AstralPool Discovery - DY200M - Type 2 cv - Monophasé - 1,5 kW - 23 m3/h

Pompe de filtration AstralPool Discovery

La pompe de filtration AstralPool Discovery est une électropompe auto-amorçante équipée d'un préfiltre de grande capacité, conçue pour assurer le préfiltrage et la recirculation de l'eau des piscines.

La gamme Discovery couvre plusieurs niveaux de puissance, de 0,5 à 3 CV, avec des versions monophasées et triphasées. Elle permet ainsi d'adapter le débit de la pompe aux caractéristiques hydrauliques de l'installation, au filtre et aux besoins du bassin.

La documentation Fluidra indique que les pompes Discovery sont destinées à fonctionner avec de l'eau propre jusqu'à 35 °C. Leur conception associe un corps de pompe en polypropylène renforcé de fibre de verre à des composants hydrauliques en Noryl et à un arbre moteur en inox.

Une gamme complète de 0,5 à 3 CV

La Discovery est proposée dans six niveaux de puissance, chacun pouvant être disponible en monophasé ou en triphasé selon la référence. Les modèles vont de 6 à 27 m³/h à 10 mCE.

Modèle	Alimentation	Puissance	Débit à 10 mCE	H max	Niveau sonore	Longueur L
DY050M	Monophasé	0,5 CV / 0,37 kW	6 m³/h	12,5 m	67 dBA	565 mm
DY050T	Triphasé	0,5 CV / 0,37 kW	6 m³/h	12,5 m	67 dBA	565 mm
DY075M	Monophasé	0,75 CV / 0,55 kW	9,5 m³/h	13,1 m	67 dBA	565 mm
DY075T	Triphasé	0,75 CV / 0,55 kW	9,5 m³/h	13,1 m	67 dBA	565 mm
DY100M	Monophasé	1 CV / 0,75 kW	15,5 m³/h	16 m	73 dBA	565 mm
DY100T	Triphasé	1 CV / 0,75 kW	15,5 m³/h	16 m	73 dBA	565 mm
DY150M	Monophasé	1,5 CV / 1,10 kW	19 m³/h	17 m	78 dBA	590 mm
DY150T	Triphasé	1,5 CV / 1,10 kW	19 m³/h	17 m	78 dBA	590 mm
DY200M	Monophasé	2 CV / 1,50 kW	23 m³/h	18,3 m	78 dBA	605 mm
DY200T	Triphasé	2 CV / 1,50 kW	23 m³/h	18,3 m	78 dBA	605 mm
DY300M	Monophasé	3 CV / 2,20 kW	27 m³/h	22 m	78 dBA	625 mm
DY300T	Triphasé	3 CV / 2,20 kW	27 m³/h	22 m	78 dBA	625 mm

Important : les débits du tableau correspondent aux valeurs indiquées pour la gamme Discovery à 10 mètres de colonne d'eau (10 mCE). Le débit réellement obtenu sur une installation dépend de la hauteur manométrique, des pertes de charge, du filtre, des canalisations et des équipements du circuit.

Une pompe auto-amorçante avec préfiltre grande capacité

La Discovery est une pompe auto-amorçante équipée d'un préfiltre destiné à retenir les particules volumineuses avant leur entrée dans la partie hydraulique de la pompe.

Le préfiltre dispose d'un panier permettant de récupérer les débris présents dans l'eau. Celui-ci doit être contrôlé et nettoyé régulièrement afin de conserver une bonne circulation de l'eau et d'éviter les pertes de charge inutiles.

Le système de fermeture par manette de serrage facilite l'accès au préfiltre pour les opérations courantes d'entretien.

Des matériaux conçus pour les contraintes d'une installation piscine

Le corps de la Discovery est fabriqué en polypropylène renforcé de fibre de verre. Cette conception offre une bonne résistance aux contraintes rencontrées dans un local technique de piscine.

Les composants hydrauliques utilisent également des matériaux résistants : le corps et le diffuseur sont en Noryl, tandis que la turbine est réalisée en Noryl avec un arbre en inox.

Arbre moteur et garniture mécanique

L'arbre moteur est réalisé en acier inoxydable AISI 316. La pompe utilise une garniture mécanique en graphite et céramique pour assurer l'étanchéité entre la partie hydraulique et le moteur.

Cette conception permet de protéger le moteur tout en assurant le fonctionnement normal de la pompe dans les conditions prévues par le fabricant.

Un moteur fermé avec protection IP55

La Discovery est équipée d'un moteur fermé et silencieux fonctionnant à environ 2850 tr/min. Le moteur bénéficie d'une protection IP55.

Selon le modèle, le niveau de puissance acoustique indiqué par la documentation est de 67, 73 ou 78 dBA. Les niveaux les plus faibles concernent les modèles 0,5 et 0,75 CV, tandis que les modèles plus puissants présentent un niveau de puissance acoustique supérieur.

Raccordements hydrauliques en 2"

Les pompes Discovery disposent de raccordements d'aspiration et de refoulement en 2". Les raccords du circuit sont montés sur des unions vissées avec joints d'étanchéité afin de faciliter l'installation et le démontage de la pompe.

La documentation générale recommande de raccorder correctement les canalisations afin d'éviter de soumettre la pompe ou les tuyauteries à des efforts mécaniques. La conduite d'aspiration doit notamment être installée avec une légère pente vers la pompe afin de limiter la formation de poches d'air.

Installation de la pompe Discovery

La pompe doit être installée en position horizontale, notamment en raison de la présence du préfiltre. Son pied permet sa fixation au sol au moyen d'un ancrage adapté.

Pour optimiser les performances de la pompe, Fluidra recommande de l'installer en dessous du niveau de l'eau lorsque cela est possible. La pompe doit être placée dans un endroit sec, ventilé et protégé contre les risques d'inondation.

Lorsqu'une pompe auto-amorçante est installée au-dessus du niveau de l'eau, la documentation limite le différentiel de pression à l'aspiration à 2 m de hauteur d'eau. La conduite d'aspiration doit alors être aussi courte que possible afin de limiter le temps d'amorçage et les pertes de charge.

Mise en service

Avant la première mise en marche, le préfiltre doit être rempli d'eau. Le panier doit être correctement positionné afin d'empêcher les grosses particules d'entrer dans la partie hydraulique.

1. Ouvrir le couvercle du préfiltre.
2. Remplir la pompe d'eau par le préfiltre.
3. Vérifier la présence et le bon positionnement du panier.
4. Contrôler que la tension et la fréquence correspondent aux indications de la plaque signalétique.
5. Replacer correctement le joint et le couvercle du préfiltre.
6. Ouvrir les vannes du circuit.
7. Mettre la pompe sous tension et laisser le système effectuer son amorçage.

La pompe ne doit jamais fonctionner sans que le préfiltre ait été préalablement rempli d'eau. Un fonctionnement à sec peut endommager la garniture mécanique.

Entretien de la Discovery

Le panier du préfiltre doit être nettoyé régulièrement afin d'éviter une diminution du débit liée à son obstruction. Le manuel général recommande notamment de contrôler la pompe toutes les 100 heures de fonctionnement, en adaptant cette fréquence au niveau de propreté de l'eau.

À chaque ouverture du préfiltre, il est recommandé de nettoyer la zone d'appui du joint afin de conserver une bonne étanchéité lors de la fermeture du couvercle.

Si la pompe doit rester arrêtée pendant une période prolongée, notamment en période de gel, elle doit être vidangée afin d'éviter les dommages liés au gel.

Maintenance et pièces d'usure

Comme tout équipement hydraulique, certaines pièces de la pompe sont soumises à l'usure et peuvent nécessiter un remplacement au cours de sa durée d'utilisation. Le manuel général cite notamment le condensateur, les roulements, la garniture mécanique ainsi que les joints et éléments d'étanchéité.

L'ensemble moteur peut être démonté du corps de pompe sans avoir à débrancher les conduites d'aspiration et de refoulement, ce qui facilite certaines opérations de maintenance.

Quelle pompe Discovery choisir ?

Le choix d'une pompe ne doit pas être effectué uniquement en fonction du volume du bassin. Il faut également prendre en compte la courbe hydraulique de la pompe, la hauteur manométrique, les pertes de charge du réseau, le filtre et les autres équipements installés sur le circuit.

• 0,5 CV – 6 m³/h : pour les installations nécessitant un débit modéré.
• 0,75 CV – 9,5 m³/h : pour des besoins de filtration supérieurs.
• 1 CV – 15,5 m³/h : pour les installations nécessitant davantage de débit.
• 1,5 CV – 19 m³/h : pour des circuits hydrauliques plus importants.
• 2 CV – 23 m³/h : pour les installations nécessitant un débit supérieur.
• 3 CV – 27 m³/h : modèle le plus puissant de la gamme Discovery.

Pour chaque puissance, le choix entre monophasé et triphasé dépend de l'alimentation électrique disponible dans le local technique et des caractéristiques de l'installation.

Caractéristiques techniques de la gamme Discovery

Caractéristique	Discovery
Type	Pompe de filtration auto-amorçante
Application	Préfiltrage et recirculation de l'eau des piscines
Gamme de puissance	0,5 à 3 CV
Puissance électrique	0,37 à 2,20 kW
Versions	Monophasée et triphasée
Débit de la gamme	6 à 27 m³/h à 10 mCE
Hauteur manométrique maximale	12,5 à 22 m selon le modèle
Raccordement aspiration	2"
Raccordement refoulement	2"
Corps de pompe	Polypropylène renforcé de fibre de verre
Corps et diffuseur	Noryl
Turbine	Noryl avec arbre inox
Arbre moteur	AISI 316
Garniture mécanique	Graphite et céramique
Moteur	Fermé et silencieux
Vitesse moteur	Environ 2850 tr/min
Protection moteur	IP55
Température maximale de l'eau	35 °C
Préfiltre	Grande capacité
Fermeture du préfiltre	Manette de serrage

Les points forts de la pompe AstralPool Discovery

• Gamme complète de 0,5 à 3 CV
• Versions monophasées et triphasées
• Débit jusqu'à 27 m³/h à 10 mCE
• Préfiltre grande capacité
• Corps en polypropylène renforcé de fibre de verre
• Composants hydrauliques en Noryl
• Arbre moteur AISI 316
• Garniture mécanique graphite et céramique
• Moteur fermé avec protection IP55
• Raccordements hydrauliques 2"
• Conception auto-amorçante
• Entretien facilité par le préfiltre de grande capacité

FAQ – Pompe de filtration AstralPool Discovery

Quels sont les modèles de la gamme Discovery ?

La gamme comprend six puissances : 0,5, 0,75, 1, 1,5, 2 et 3 CV. Chaque puissance est proposée avec une version monophasée et une version triphasée dans la gamme documentée.

Quel est le débit de la Discovery 1,5 CV ?

Les modèles DY150M et DY150T affichent un débit de 19 m³/h à 10 mCE.

Quel est le débit maximal de la Discovery ?

Le modèle 3 CV atteint 27 m³/h à 10 mCE, ce qui constitue le débit le plus élevé de la gamme.

Quelle est la différence entre les modèles M et T ?

La lettre M correspond aux versions monophasées et la lettre T aux versions triphasées. La puissance hydraulique nominale d'une même déclinaison reste identique, mais l'alimentation électrique diffère.

Quel est le diamètre des raccordements de la Discovery ?

Les raccordements d'aspiration et de refoulement sont en 2".

La Discovery est-elle auto-amorçante ?

Oui. La Discovery est une pompe auto-amorçante. Lorsqu'elle est installée au-dessus du niveau de l'eau, la documentation générale limite le différentiel de pression à l'aspiration à 2 m de hauteur d'eau.

La pompe Discovery peut-elle être installée au-dessus du niveau de l'eau ?

Oui, dans les limites prévues par le fabricant. Lorsque la pompe est installée au-dessus du niveau de l'eau, la conduite d'aspiration doit être aussi courte que possible afin de limiter les pertes de charge et le temps d'amorçage.

À quelle température maximale peut fonctionner la Discovery ?

La documentation Fluidra indique que les pompes sont conçues pour fonctionner avec de l'eau propre dont la température ne dépasse pas 35 °C.

Comment entretenir le préfiltre ?

Le panier doit être nettoyé régulièrement afin d'éviter son obstruction et une baisse du débit. À chaque ouverture du préfiltre, il est également recommandé de nettoyer la portée du joint avant de refermer correctement le couvercle.

Que faire avant la première mise en marche ?

Il faut remplir le préfiltre d'eau, vérifier le positionnement du panier, contrôler la tension et la fréquence d'alimentation, remettre correctement le joint et le couvercle, puis ouvrir les vannes avant de démarrer la pompe.

La Discovery peut-elle fonctionner à sec ?

Non. Le préfiltre doit être rempli d'eau avant la mise en marche. Le fonctionnement sans eau peut endommager la garniture mécanique.

Dimensions de la pompe filtration Astral Pool Discovery

[fsm display="image" ids="556" link="0"]

[fsm display="image" ids="555" link="0"]

Courbes de la pompe filtration Astral Pool Discovery

[fsm display="image" ids="557" link="0"]
